MDI Jade是一款專業的支持XRD分析的工具。XRD分析就是X射線衍射分析，它對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段，每一種晶體物質和它的衍射花樣都是一一對應的，使用MDI Jade可以對XRD文件進行詳細的分析，它是在衍射圖譜標定以后，按照d值檢索。本文中KK為大家?guī)淼腗DI Jade含破解補丁！

MDI Jade特色

1.物相檢索：通過建立pdf文件索引，Jade具有優秀的物相檢索界面和強大的檢索功能。

2.圖譜擬合：可以安裝不同的鋒行函數對單峰或全譜擬合，擬合過程是結構精修、晶粒大小、微觀應變、殘余應力計算等功能的必要步驟。

3.結構精修：對產品中單個相的結構精修，完成點陣場合素的精確計算，對于多相樣品，可以逐項地依次靜修。

4.晶粒大小和微觀應變：計算當晶粒尺寸小于10nm時的晶粒大小，如果產品中存在微觀應變，同樣可以計算出來

5.殘余應力：殘余應力計算功能作為一個特殊附件。

使用方法

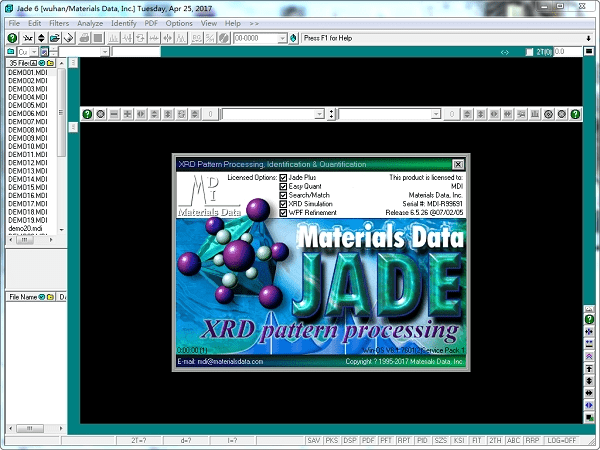

軟件打開界面的菜單欄已經囊括了常用的功能，如平滑，尋峰，檢索等。其他的一些較為復雜的功能還需要軟件的一些較為繁瑣的設置，小編在此不深入介紹，如果以后有機會，將與大家共同學習。本文所涉及的內容，通過上圖標示的選項，基本能夠完成。



以剛玉（三氧化二鋁）的衍射數據為實例，向大家介紹如何利用MDI Jade軟件處理簡單的衍射數據，其中操作步驟為：平滑數據→扣除基線→物相檢索→數據導出→圖像繪制。



將數據文件打開，可通過“file-read”或菜單欄中的文件夾圖標都可打開。

對數據進行平滑操作。鼠標選定上層的區域，在下層的區域中就會顯示黃色選區的曲線。右鍵單擊菜單欄中的圖標，注意是右鍵，打開對話框，移動滑輪，可以查看平滑效果。圖中粉紅色的曲線為平滑后的效果，黑色曲線為未平滑的效果，移動滑輪到合適位置，然后點擊圖中的close，最后左鍵單擊平滑按鈕，就會應用平滑效果。



尋找基線。單擊BG按鈕，可以利用鼠標微調紅色圓點，對基線進行調節。



扣除基線。基線確定之后，再一次點擊BG按鈕，基線自動被扣除。



物相檢索。右鍵單擊S/M鍵，出關物相搜索與匹配界面。選擇相應的數據庫，點擊OK，軟件隨即進行自動檢索。



檢索結果。軟件會通過對比，給出最為匹配的一些結果。因?yàn)樾【幗o出的實例就是剛玉，所以小編在這里就直接勾選第三個檢索結果。相應的標準PDF卡片的峰便直接在上圖中標出（紅色豎線）。至此，檢索成功。



對于不知道自己的樣品成分的時候，如果幾個卡片的匹配度都十分高，我們就需要采用其他的檢測手段進一步確認真實的結果。勾選之后，點擊上圖中的回車形按鈕；m.52shanhong.cn



標識峰。通過右下角的n、h等按鍵的調節，可以顯示出峰的信息。



我們可以對處理后的數據進行導出，相應的操作為：file-save-primary pattern as txt。隨即數據自動保存到軟件安裝目錄的date文件夾中。用此數據，可以在origin中進行作圖。

標準衍射數據的查看。檢索完成之后，單擊光盤圖標，可以打開標準的衍射數據。保存為txt數據后可以利用origin作圖。



以上便是KK下載小編給大家分享介紹的XRD分析軟件MDI Jade！
