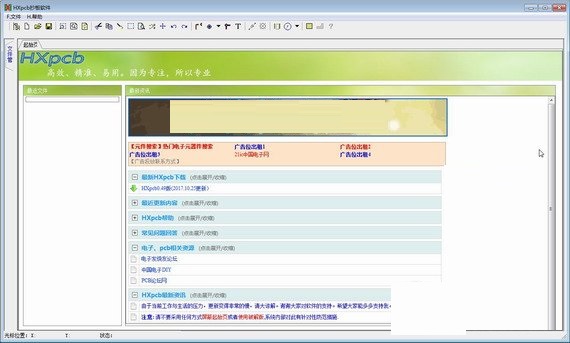

hxpcb是一專業又強大的PCB化抄板工具。使用它可以對pcb板進行便捷地繪制，畫線條、畫圓、畫字符都有著獨特的操作方法和軟件支持。每十分鐘會對繪制的內容進行保存，不用擔心軟件奔潰造成的數據丟失問題，感興趣的用戶不要錯過了哦！

功能說明

文件格式：

支持Protel 2.8 PCB文件格式的導入與導出。

支持GERBER_RS274X 文件格式導入。(Gerber轉PCB從此不在是難事)

在畫圖時支持 Tab鍵進入圖形編輯窗口。

畫圖形：

畫線：支持鍵盤A、D鍵快速調整線徑大小，空格鍵轉換畫線方向。大鍵盤數字鍵選擇畫線類型(目前有畫45度斜線，直角線，任意角度線三種)

E鍵可循環選擇畫線類型。

畫圓：支持鍵盤A、D鍵快速調整線徑大小，空格鍵轉換畫正圓的模式。大鍵盤數字鍵選擇畫圓類型(目前有畫360度正圓，兩點畫半圓，三點畫圓弧)

畫字符：支持鍵盤A、D、W、S鍵快速調整字符大小，空格鍵旋轉字符。大鍵盤數字鍵選擇字體(目前支持Protel 99中的三種字體 )X、Y鍵鏡像;L鍵快速切換圖層。

畫矩形：支技空格鍵可選擇畫正矩形或任意角度矩形;大鍵盤數字鍵選擇矩形類型(目前有填充類型和線框類型兩種)，矩形類型為線框時支持鍵盤A、D鍵快速調整線徑大小。

畫過孔：支持鍵盤A、D、W、S鍵快速調整過孔大小與孔徑大小。

畫焊盤：支持鍵盤A、D、W、S鍵快速調整焊盤大小與孔徑大小。方向鍵可調整單方向的尺寸大小;E鍵可快速將孔徑設置為0，R鍵可快速將焊盤長寬設為相等。大鍵盤數字鍵選擇焊盤樣式;空格鍵旋轉焊盤。

元件封裝：放置元件或創建元件時，必須打開并選擇一個元件庫。

創建封裝：快捷鍵C，選中圖形后按C鍵可進行創建元件封裝。

放置封裝：按放置按鈕，可進行放置元件封裝;在放置元件的時候按Tad鍵可打開封裝屬性窗口;按下Shift+空格 組合鍵，可以在封裝與字符之間相互切換放置。按下L鍵，可以快速換封裝的放置圖層并自動鏡像。元件放置支持自動檢測編號是否重復

鼠標鍵盤：

鼠標鍵：單擊左鍵：確定操作/選擇圖形;單擊右鍵：退出操作/放棄操作;鼠標滾輪：縮放視圖。雙擊左鍵：編輯選中圖形。按下鼠標右鍵移動：平移視圖。

pcb抄板軟件支持鼠標左鍵拖動圖形。

支持Shift鍵選擇多個圖形，或鼠標框多個圖形。群體移動圖形。(群體移動圖形命令在工具欄上。)

支持Shift鍵快速復制圖形：在拖動圖形，或群體移動圖形時，按下Shift鍵不放，當確定移動位置時，將圖形復制在該位置處。

支持Ctrl鍵軸向鎖定：在拖動圖形，或群體移動圖形時，按下Ctrl鍵不放，圖形只能X軸方向或Y軸方向移動。(這個在平行移動的時候很有用。)

支持自動捕捉圖形。

支持圖形實體顯示，輪廓顯示和隱藏。

特點

支援鼠標左鍵拖曳圖形。
SHIFT支持選擇多個圖形或使用鼠標框選擇多個圖形。群組運動圖(組移動圖形指令位于工具欄。)
對Shift鍵快速復制圖形的支持：在拖動圖或群體移動圖時，按下Shift鍵不放，并在確定要移動的位置時，將圖形復制到該位置。
對Ctrl鍵軸向鎖定的支持：在拖動圖或群體移動圖時，按Ctrl鍵不會被放，圖形只能在X軸或Y軸方向上移動。(這一點在平行運動時非常有用。)
支援自動捕捉圖形。
支援圖形實體、輪廓及隱藏。
