CAD夢想畫圖電腦版使用方法

CAD制圖軟件中利用圓弧方向繪制圖形操作方法：

CAD制圖軟件中的這個圖形主要的還是運用了在CAD圓弧命令中圓弧的個繪制方向和數值的一個正負值的輸入，方向數值不同繪制出來的圖形也就不同了。

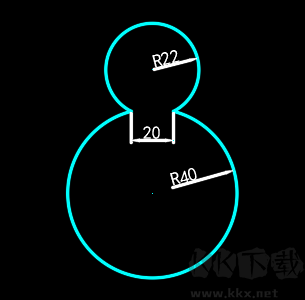

目標圖形

操作步驟

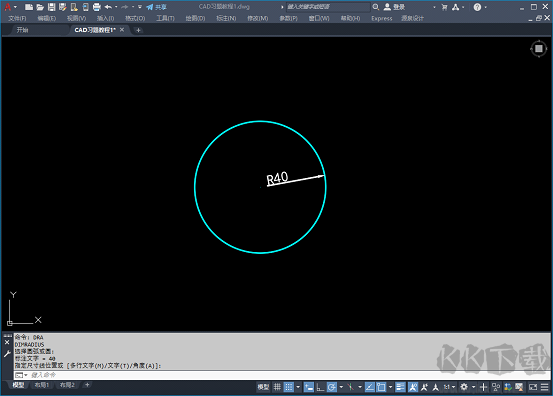

1.使用圓命令繪制一個半徑為40的圓，如下圖所示：

繪制圓

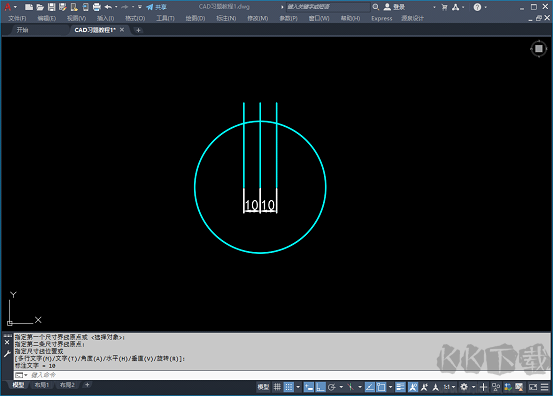

2.用直線命令以圓心為起點向上繪制一條超過圓的垂直的直線，并將這條直線左右偏移10個單位，如下圖所示：

直線繪制

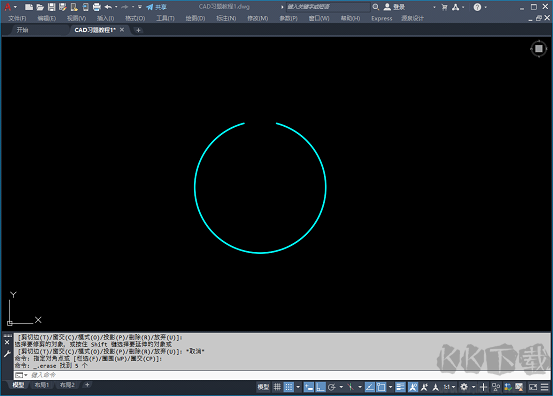

3.修剪直線中的線段并刪除直線，得到一個圓弧，如下圖所示：

刪除直線

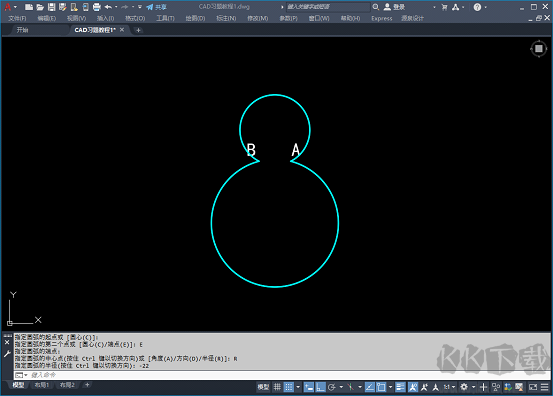

4.使用圓弧命令，以A點為起點B點為端點繪制一個半徑為22的圓弧(這里半徑輸入要為-22，因?yàn)槭莾?yōu)弧)，如下圖所示：

繪制圓弧

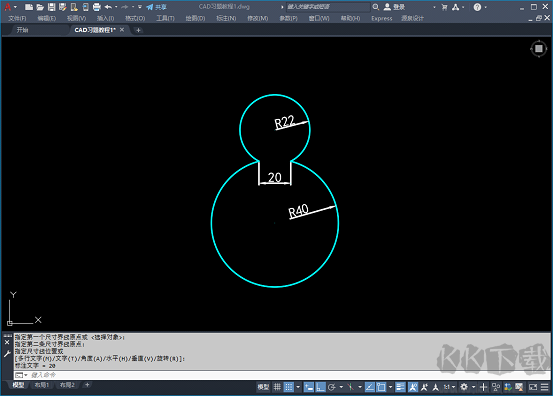

5.最后進行尺寸標注，如下圖所示：

繪制完成
