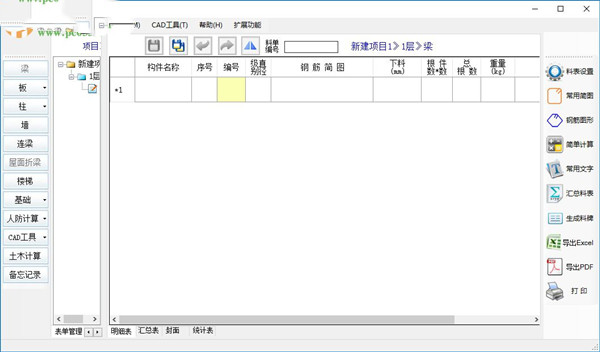

e鋼筋翻樣軟件使用說明

1、雙擊鋼筋點可以編輯鋼筋的直徑。

2、選擇邊線然后按方向鍵可以調整邊線的位置。

3、選擇鋼筋點點擊右鍵可以編輯鋼筋的長度。

4、選擇箍筋或拉鉤點擊右鍵可以編輯箍筋拉鉤的直徑間距。

5、鋼筋樁頭的長短用不同顏色表示的，左鍵在鋼筋點上按下往外拖到就可以改變它的長短。

e鋼筋翻樣軟件功能介紹

【洞口】用多段線畫出所有洞口然后拾取；有4個選項，分為板洞口、墻洞口、CAD拾取和輸入數據，板墻洞口和墻洞口差別是板只扣一個平面面積

【是否箍筋】箍筋需要打勾標注，無鉤的表示是主筋。箍筋在統計報表里單獨列項，選擇與否會對箍筋統計造成影響，另外，也會影響箍筋彎鉤長度的計算。

【彎曲調整值和彎鉤增加值】 可用于設置主筋（非箍筋）的彎曲調整值、矩形箍筋135度彎鉤的增加值、普通箍筋（除矩形箍筋外）的彎鉤增加值和主筋彎鉤增加值。

【砼量調整】是調整板厚不同的混凝土方量，用多段線畫出與設置板厚不同的板然后拾取，輸入相差的厚度可以正數或負數

【量取長度】針對零星的構件計算，輸入寬和高可以計算面積與體積，如果只輸入寬就只計算面積


e鋼筋翻樣軟件軟件特色

一旦用戶在“大樣段長”列修改了數據，“計算公式”列的數據自動清空。彎鉤長度和連接修正長度行的“計算公式”是只讀的，其計算公式來自于預設的參數設置，只讀的意義在于能提示使用者數據的計算依據。

“內箍計算選項1”設置的目的是減少內箍尺寸的種類。可以設置一個梁寬和高的界限，梁截面尺寸大于這個界限設置一種主筋直徑值，小于這個界限設置另一個主筋直徑值。如果這個選項沒有打勾，則按角筋鋼筋直徑計算內箍。

平法規范規定次梁范圍內箍筋照設，實際施工可能有難度，通過該選項可以適度調整規范規定，使得計算時次梁范圍內箍筋不設，或設置你指定的個數。
